Přepěťová ochrana DC 1000V

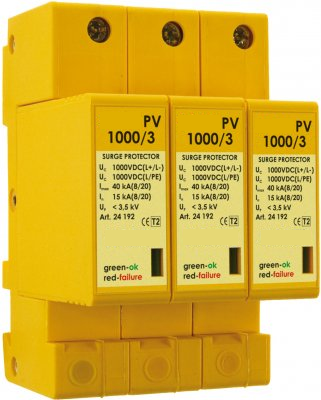

Přepěťová ochrana 1000V
Svodič přepětí typu 2 normy IEC 61643-1. Označní M - specifikuje konstrukční provedení s výměnným modulem. Instaluje se na rozhraní LPZ 1 - 2 (podle IEC 1312-1 a EN 62305), kde zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic fotovoltaických systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů. Indikace provozního stavu těchto odpojovačů je jednak vizuální (změnou barvy signalizačního pole), jednak dálková pomocí bezpotenciálových přepínacích kontaktů (pouze u typu DS).
Použití ve fotovoltaické elektrárně jako DC ochrana na stejnosměrné straně.
Ochrana jednotlivých stringů měniče proti přepětí od fotovoltaických panelů.
Max. trvalé pracovní napětí DC Uc 1000V
Max. svodový proud Imax 40kA
Jmenovitý výbojový proud (8/20) In 15kA
Napěťová ochranná hladin při ln Up <3,5kV
